Operaciones Espaciales con Datos Vectoriales

Introducción a la Tecnología de Información Geográfica

Autor/a

Dr. Francisco Zambrano

Fecha de publicación

12 de mayo de 2025

1 Introducción

Al trabajar con datos vectoriales o raster es necesario aplicar diferentes operaciones o procesos sobre ellos que nos permiten modificarlos geométricamente de acuerdo a los objetivos del trabajo que deseamos realizar. Los software SIG como QGIS tienen diferentes operaciones implementadas que se pueden aplicar a modelos de datos geoespaciales vectoriales y rasters.

2 Objetivo

Utilizar operaciones espaciales a datos vectoriales.

3 Datos

Riego Censo Agropecuario 2007: datos recopilados para el censo agropecuario del año 2007 a nivel de distrito censal respecto a la superficie de riego a lo largo de Chile. Descargar desde acá

Distritos en la región de Ñuble: distritos censales ubicados en la región de Ñuble respecto a información recopilada para el censo agropecuario del año 2007. Descargar desde acá

Polígonos selección: polígonos de circulos y un rectangulo, creados a modo de ejemplo para ejemplificar las diferentes operaciones de selección por localización. Descargar desde acá

4 Actividades

4.1 Selección por atributos

P1. Haga una selección por atributos que permita seleccionar los distritos censales que tienen una superificie de riego por goteo distinta de 0 y que pertenezcan a la región de O’Higgins. Guardelo en un archivo geopackage en SRC geográficas datum WGS84.

Solución:

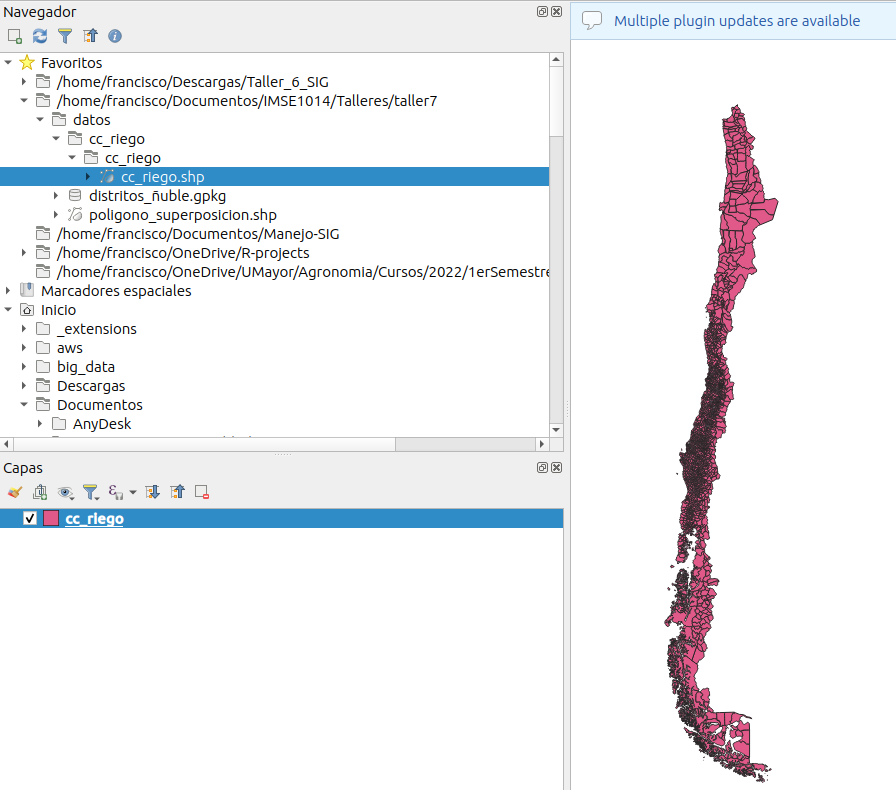

  1. Cargue la capa cc_riego en QGIS

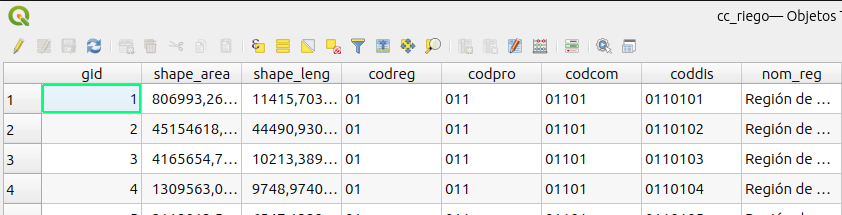

  1. Abra la tabla de atributos

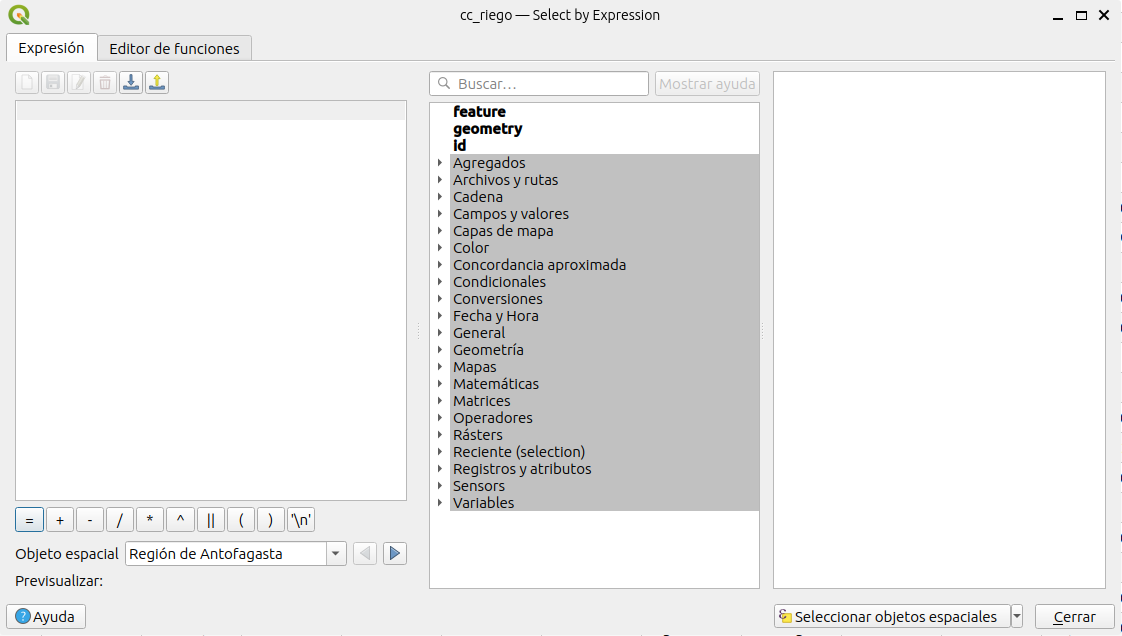

  1. Haga clic en el seleccionador de objetos espaciales utilizando expresión

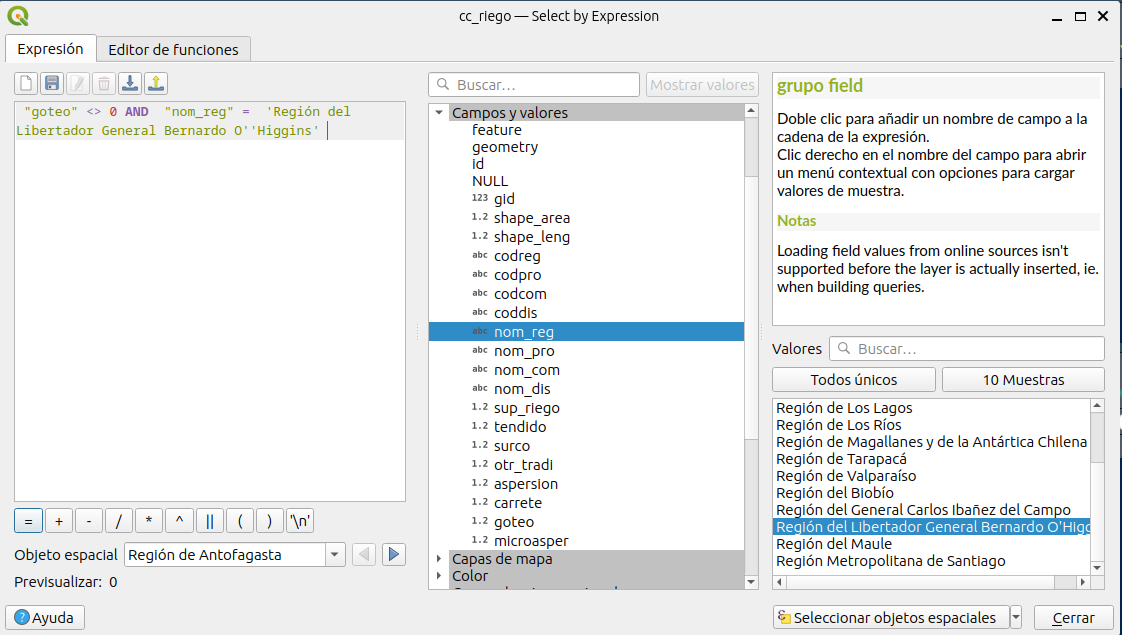

  1. Escriba la expresión utilizando operadores algebraicos y lógicos que permite seleccionar los distritos que perteneces a la región de O’Higgins y su superficie de riego no es cero.

“sup_riego” <> 0 & “nom_reg” = ‘Región del Libertador General Bernardo O’‘Higgins’

  1. Verifique que la expresión ingresada no generé algun error, luego haga clic en seleccionar objetos espaciales y después cierre la ventana del seleccionador por expresión.

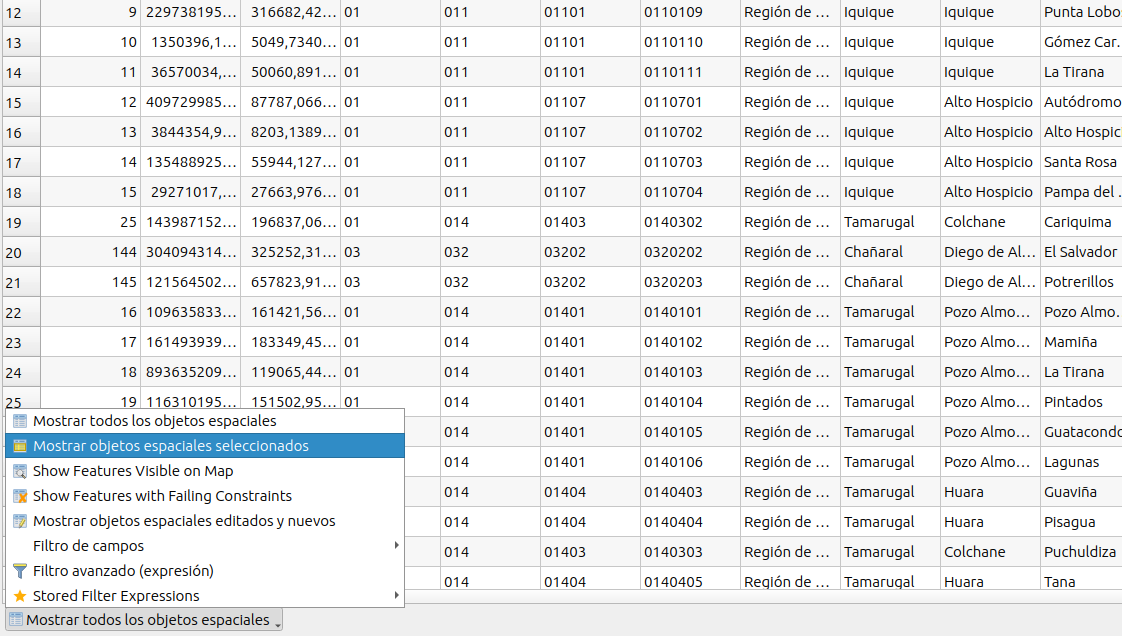

  2. Ahora está en la tabla de atributos dónde están seleccionados los distritos censales de acuerdo a la expresión ingresada. Sin embargo, puede que en la tabla de atributos no apareza ningun objeto espacial seleccionado. Esto se debe a que usted sólo ve una parte mínima de la tabla de atributos. En la parte inferior izquierda haga clic en Mostrar objetos espaciales seleccionados.

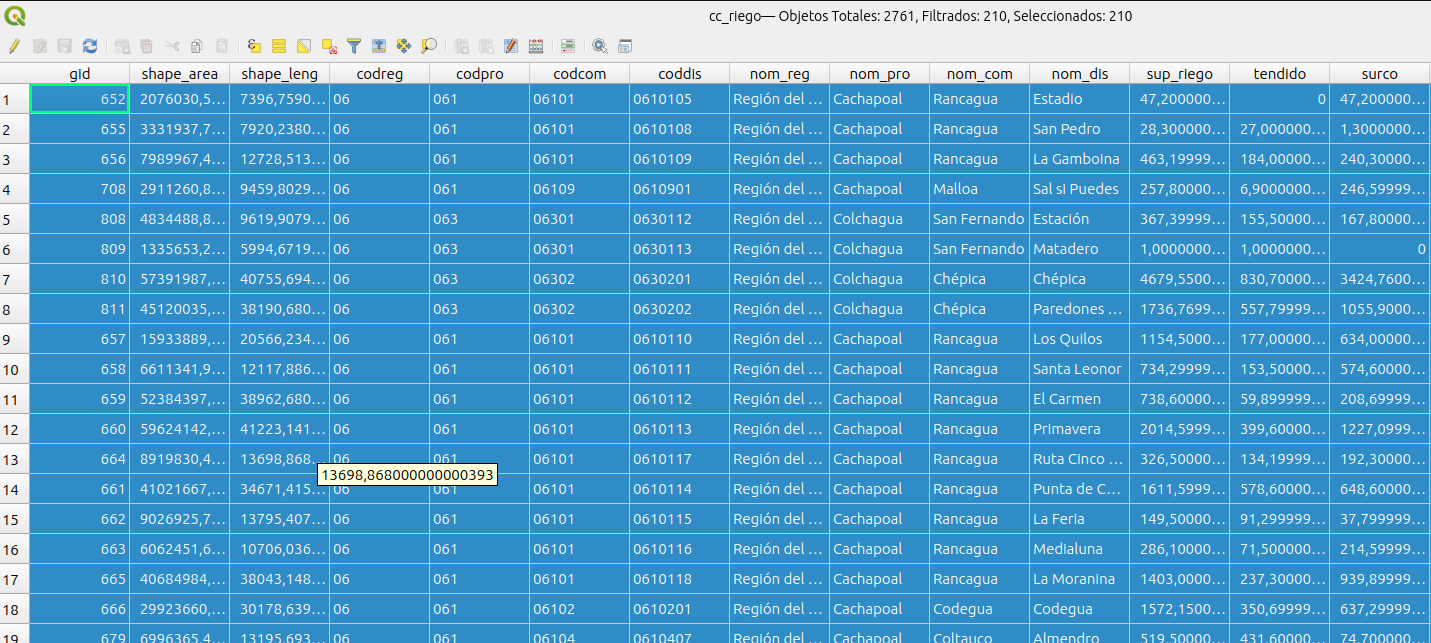

  1. Ahora la tabla de atributos le mostrará sólo los objetos seleccionados, los que se encuentran destacados en azul.

  1. Ahora puede hacer clic en el menu de la tabla de atributos, dónde dice Acercar mapa a las filas seleccionadas

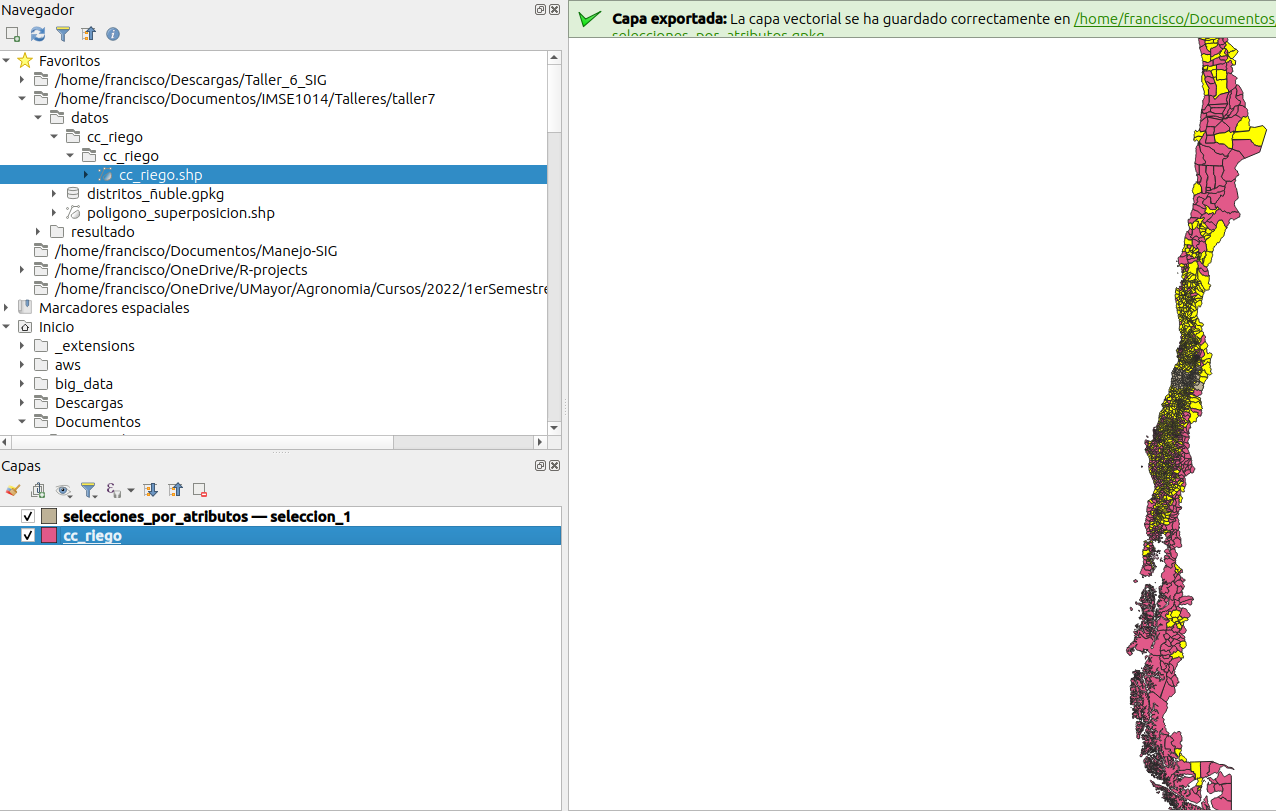

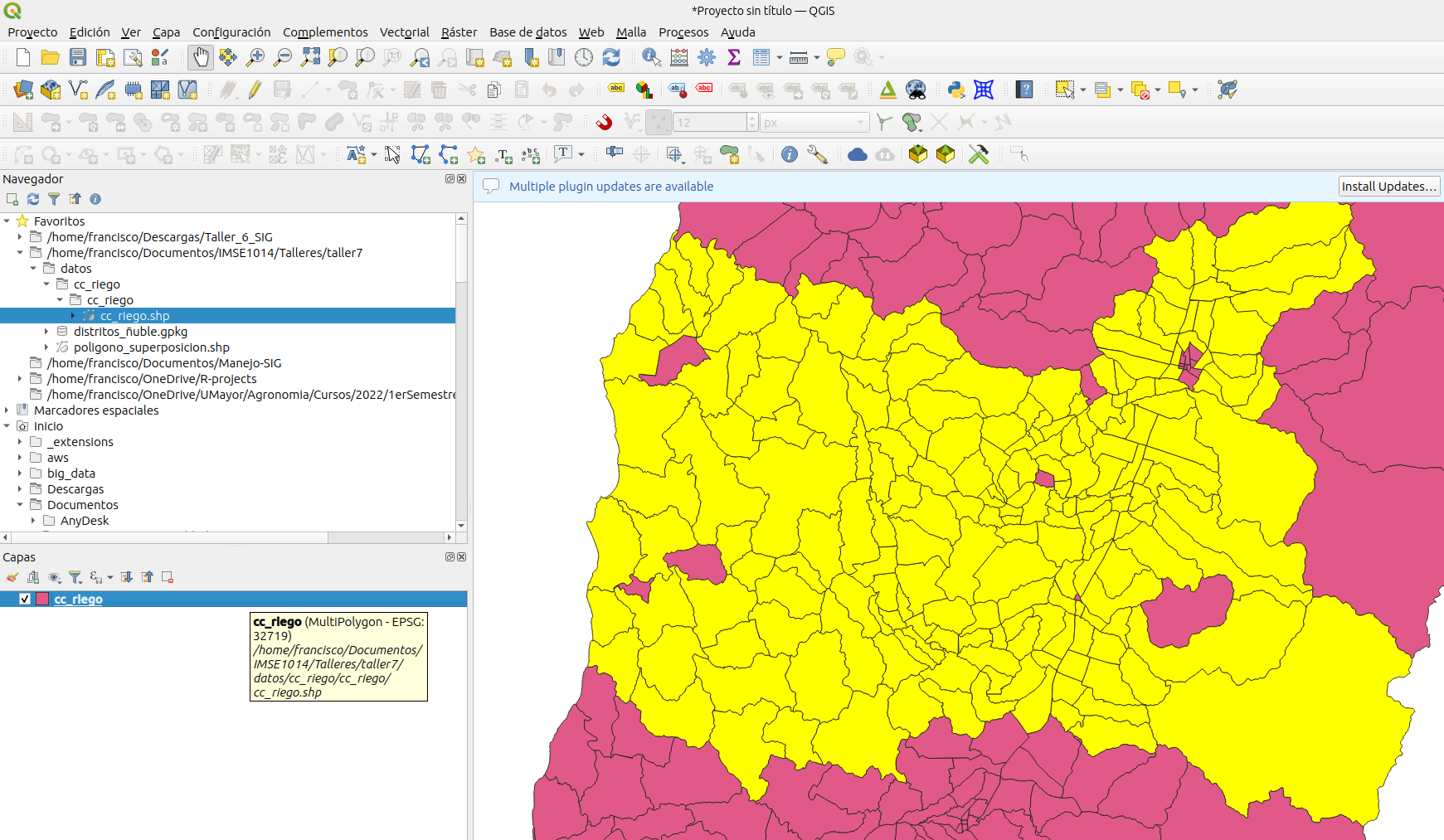

  1. Ahora puede cerrar la tabla de atributos y verá en el lienzo de QGIS todos los distritos seleccionados que cumplen la condición definida.

  1. Ahora guarde el resultado de la operación con nombre de capa seleccion_1 en un archivo geopackage con nombre selecciones_por_atributos.gpkg.

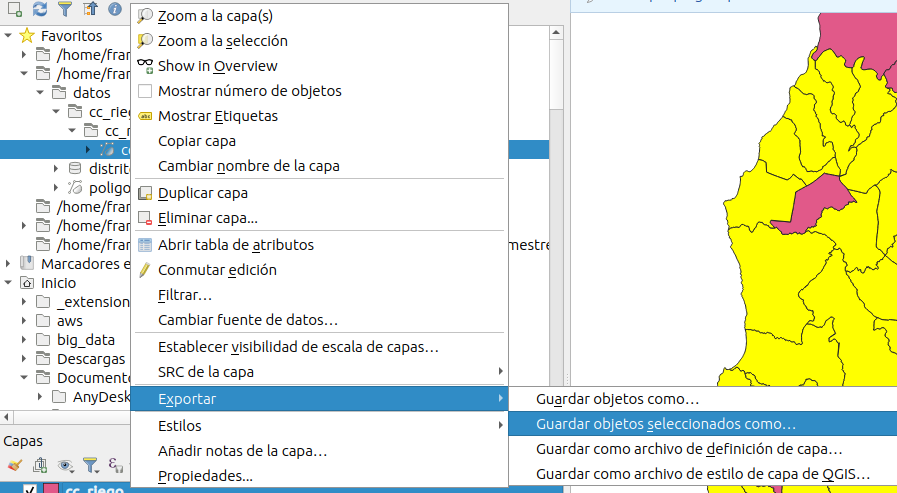

  2. Primero vamos a seleccionar exportar los objetos espaciales seleccionados.

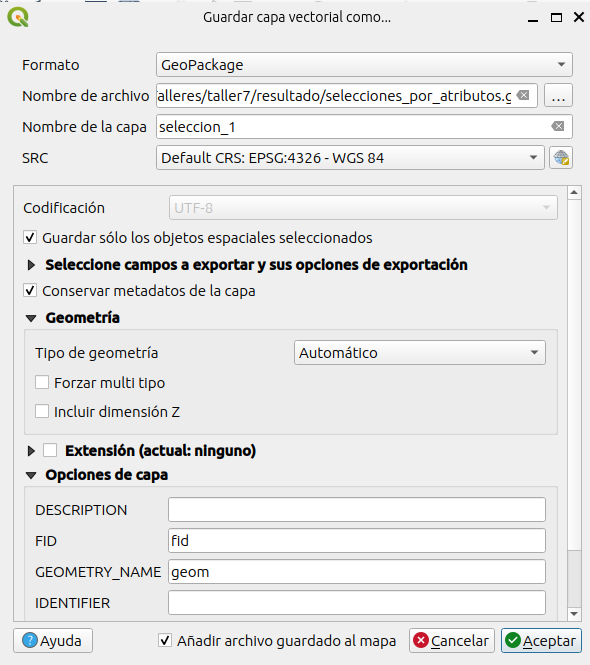

  1. Seleccione como formato: Geopackage, como nombre de archivo: selecciones_por_atributos, como nombre capa: seleccion_1 y como SRC: EPSG:4326. Luego haga clic en Aceptar. Ya tiene guardados los distritos seleccionados en una capa en un archivo geopackage.

P2. Haga una selección por atributos que permita seleccionar los distritos censales que tienen una superificie de riego por goteo distinta de 0 o que pertenezcan a la región de O’Higgins. Guardelo en un archivo geopackage en SRC geográficas datum WGS84.

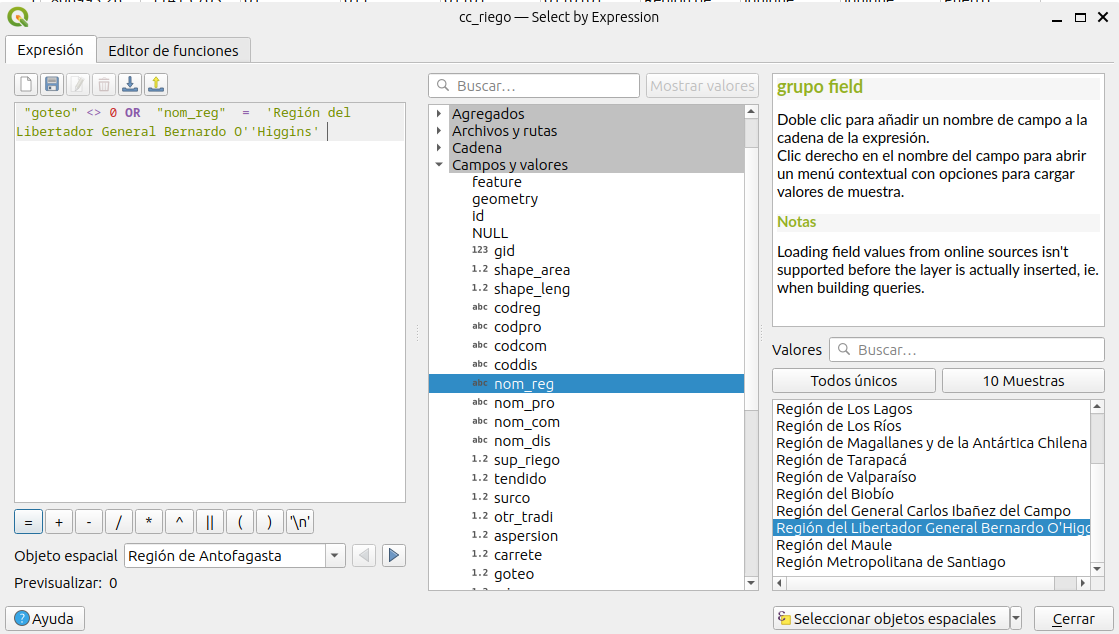

  1. La selección que debe realizar acá es muy similar a la anterior, sólo debe cambiar la expresión utilizada del paso (4) anterior:

“goteo” <> 0 OR “nom_reg” = ‘Región del Libertador General Bernardo O’‘Higgins’

  1. En este caso se cambio el AND por un OR, la consecuencia que tiene esto, es que se seleccionaran los distritos que cumplen ambas condiciones.

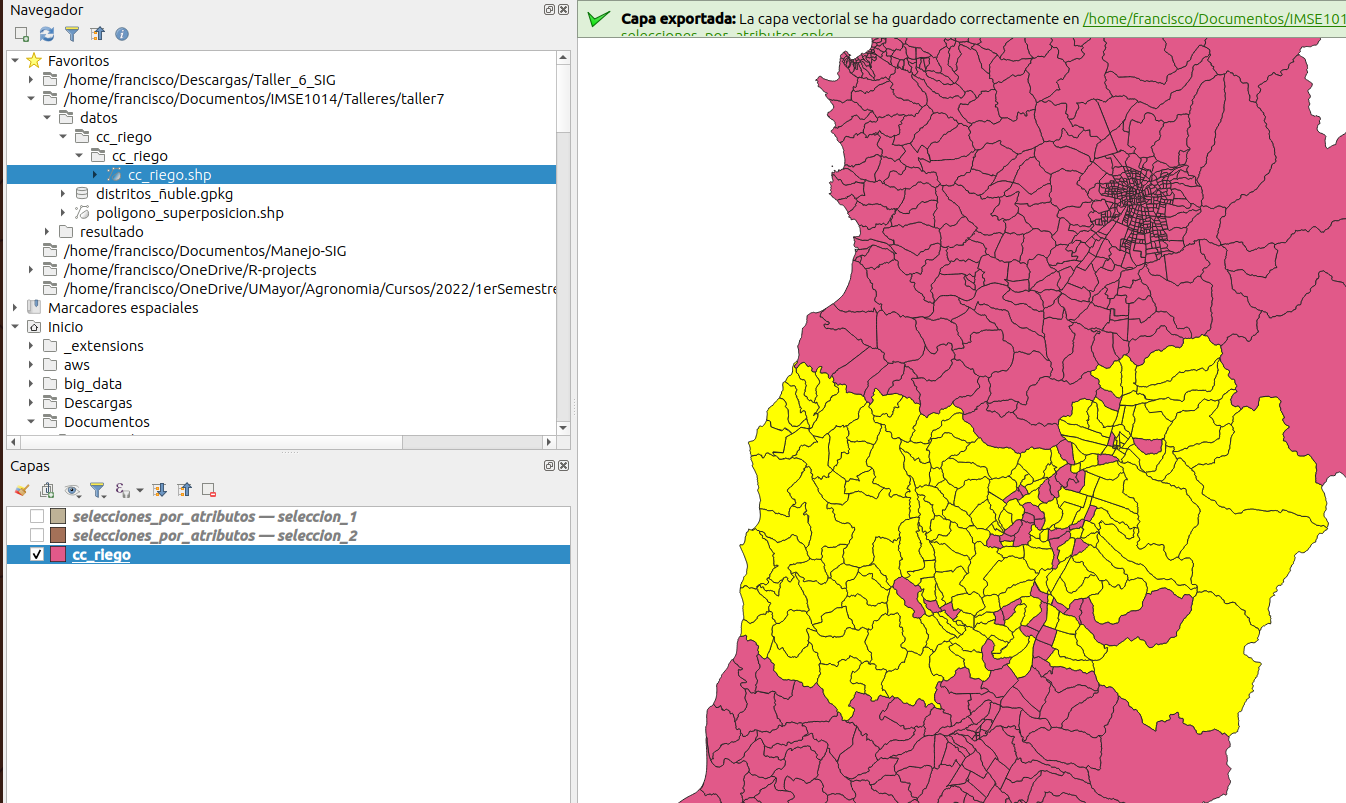

  1. Por lo que se seleccionaran distritos en todo Chile que tienen superficie por riego por goteo distinta de cero más lo que se encuentran en la región de O’Higgins.

  1. Ahora guarde los objetos espaciales seleccionados en el archivo geopackage selecciones_por_atributos con nombre de capa seleccion_2 y SRC geográfica datum WGS84.

P3. Haga una selección por atributos que permita seleccionar todos los distritos con superficie de riego total menor a 500 ha o que tengan superficie por goteo mayor a 100 ha y que estén en la región de O’Higgins. Guardelo en un archivo geopackage en SRC geográficas datum WGS84.

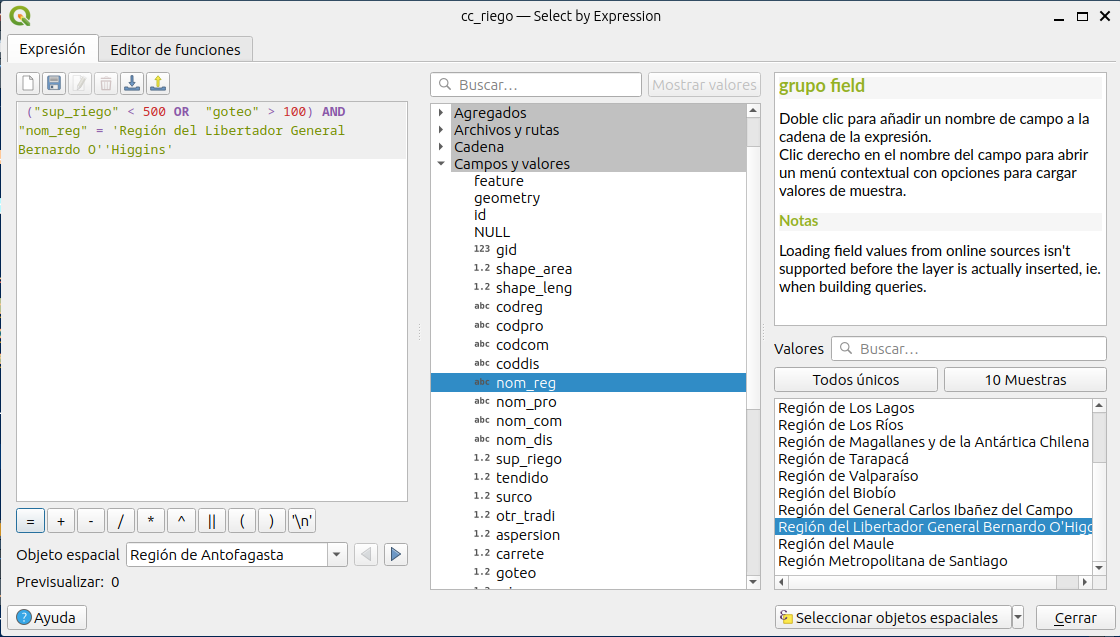

  1. En este caso la expresión para selección será:

(“sup_riego” < 500 OR “goteo” > 100) AND “nom_reg” = ‘Región del Libertador General Bernardo O’‘Higgins’

  1. La selección en el lienzo deberá verse como sigue

  1. Ahora guarde los objetos espaciales seleccionados en el archivo geopackage selecciones_por_atributos con nombre de capa seleccion_3 y SRC geográfica datum WGS84.

  1. En el panel de capas deberá ver cuatro capas, las tres correspondientes a las selecciones realizadas y la capa cc_riego que se utilizó para realizar las selecciones.

  1. En el navegador de QGIS puede revisar el archivo geopackage en el que deben estar guardadas las tres capas.

4.2 Selección por localización

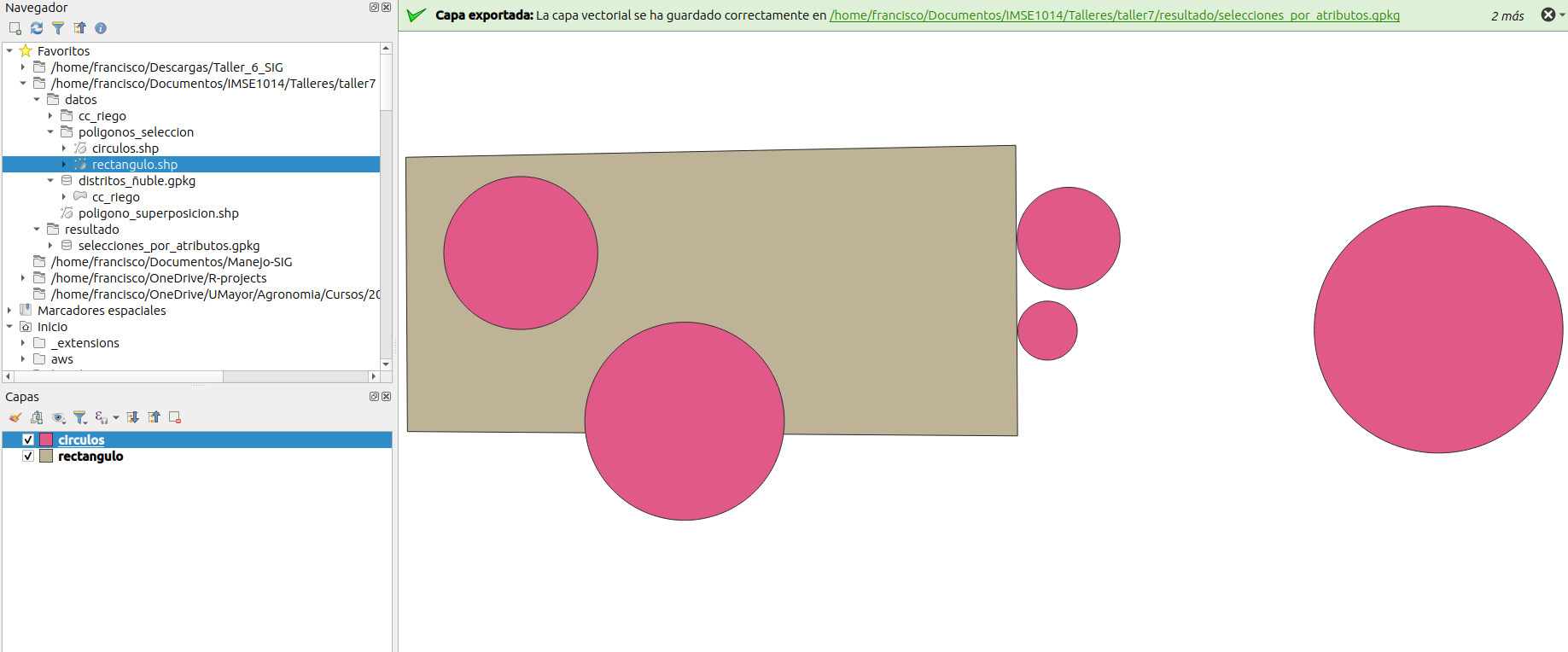

  1. Cargue en el panel de capas las capas vectoriales de los poligonos de selección, correspondientes a circulos y rectangulo.

  1. Ahora vamos a realizar operaciones de selección por localización, en las que vamos a seleccionar los circulos respecto a distintas superposiciones con el rectangulo.

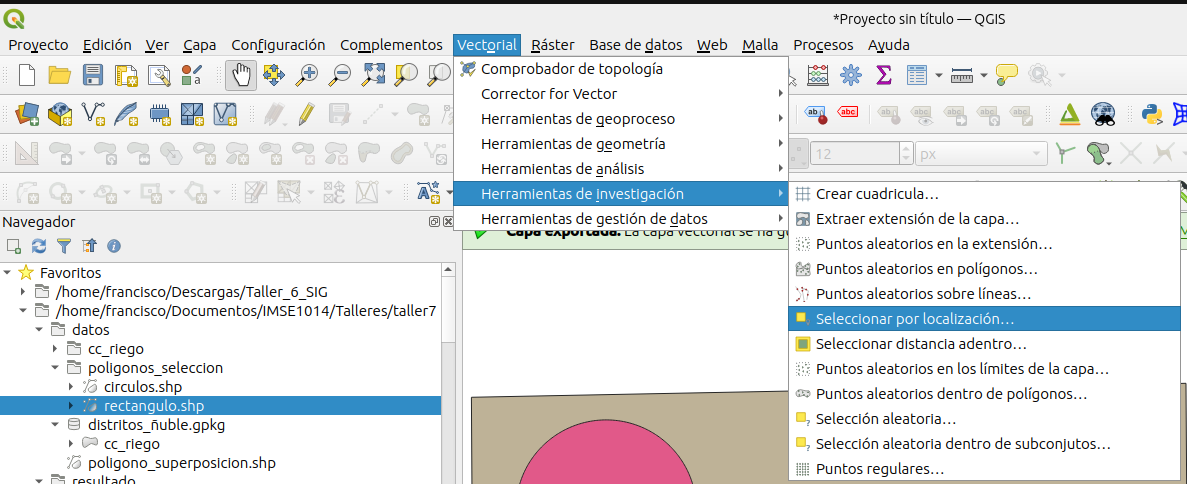

  2. Vamos a ingresar al menu de selección por localización. Ir a menú->Vectorial->Herramientas de Investigación->Selección por localización.

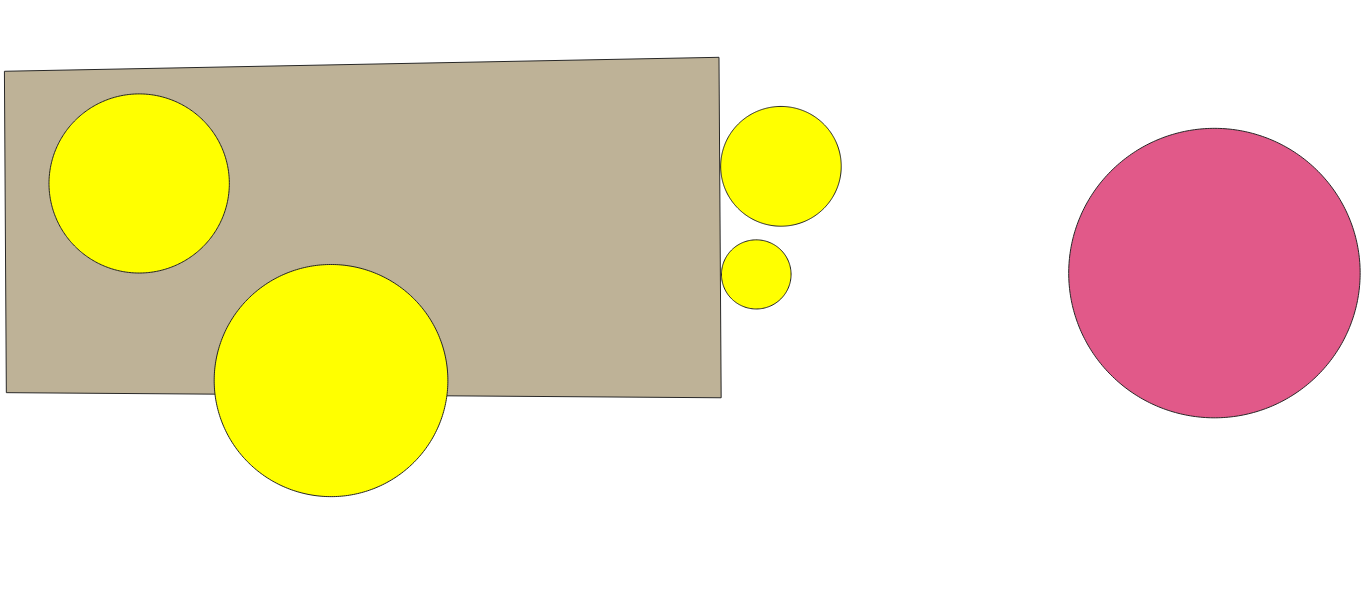

  1. La primera operación de selección que vamos a realizar es de intersección. En que vamos a seleccionar los circulos que se intersectan con el rectangulo.

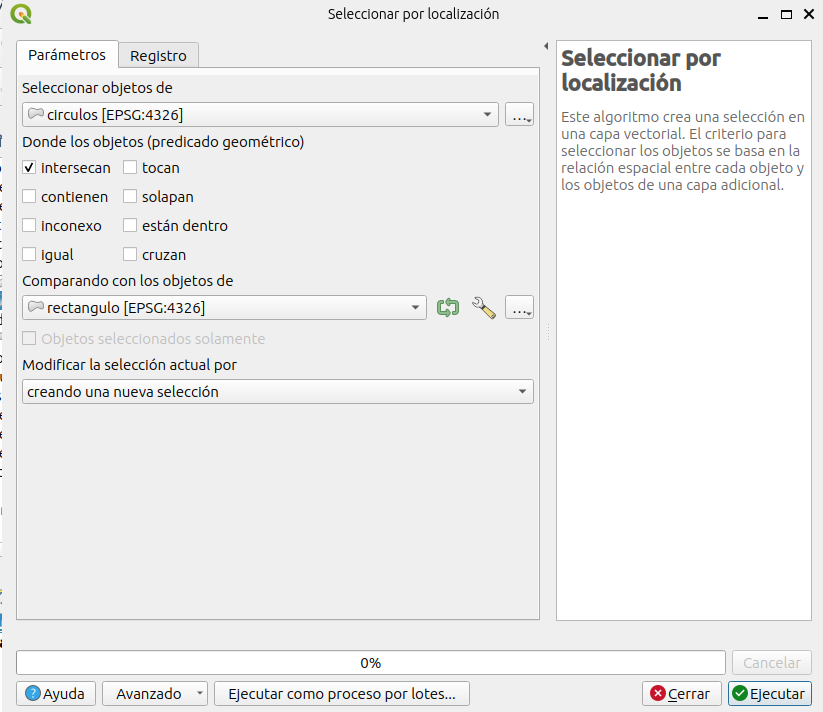

  2. Ingresamos a Selección por localización. En la ventana que se despliega, dónde dice Seleccionar objetos de vamos a ingresar Circulos. Dónde dice Comparado con los objetos de vamos a ingresar rectangulo. Vamos a elegir la operación de selección intersectar. Para ejecutar la operación de selección, haga clic en Ejecutar. Ahora cierre la ventana de selección.

  1. Se seleccionaron cuatro circulos, los que se intersectan en al menos un punto con el rectangulo.

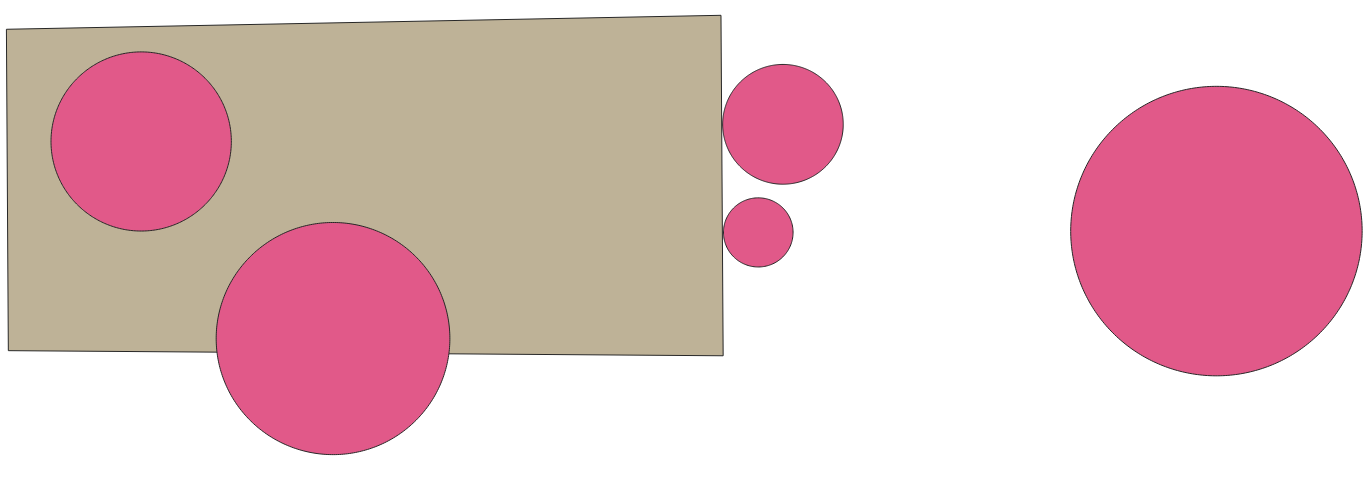

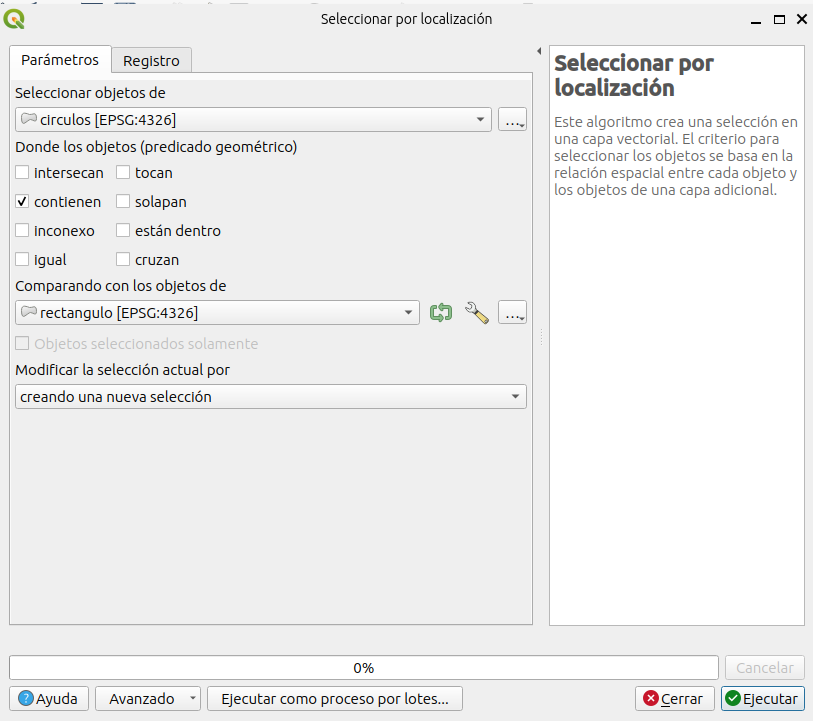

  1. Ahora vamos a aplicar la operación de selcción Contienen, la que permite selccionar los circulos que contienen el rectangulo.

  1. En este caso no se selcciono ningun circulo, ya que ningun circulo continen completamente al rectangulo.

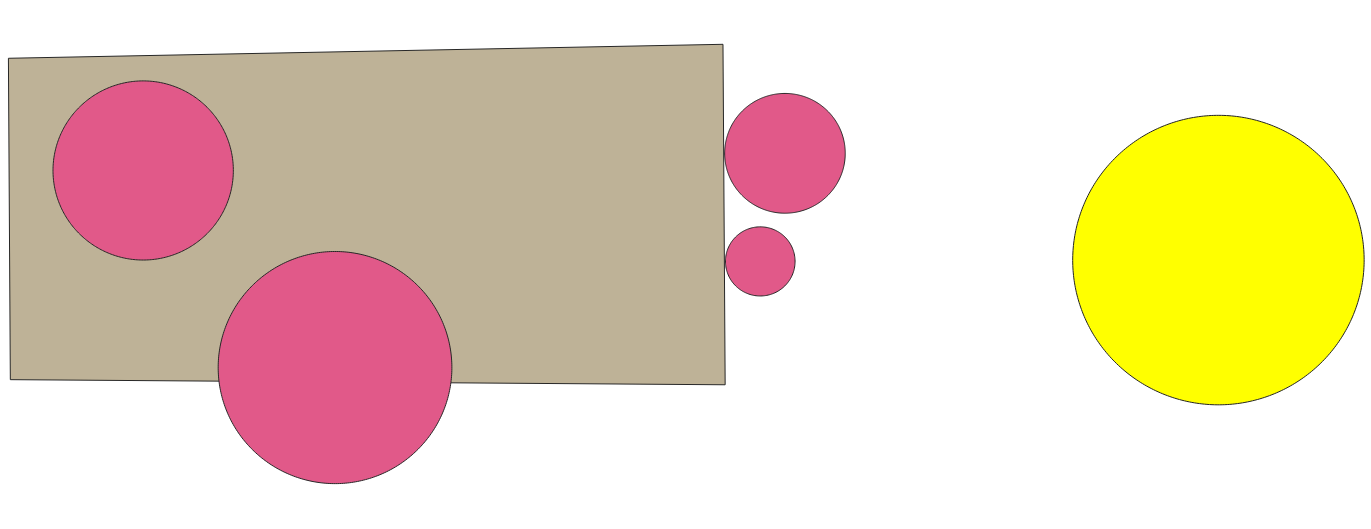

  1. Ahora aplicaremos la operación de selcción Inconexo la que permite seleccionar los circulos que no tienen conexión con el rectangulo (al revés de intersección)

  1. En este caso se selcciono un sólo circulo, el que no tiene ninguna conexión con el rectangulo

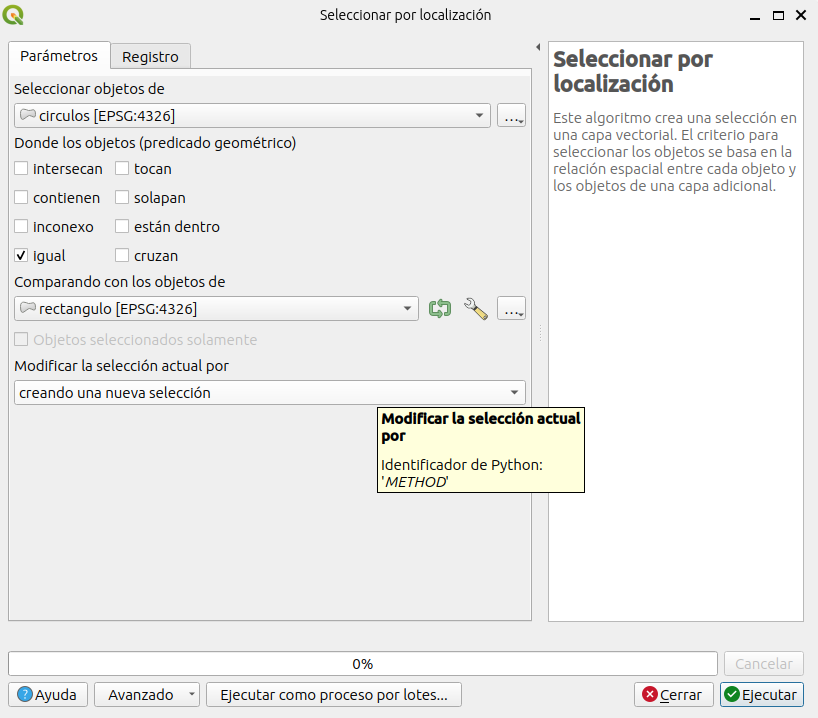

  1. Ahora aplicamos la operación de selección Igual, el resultado de esta operación no entrega ninguna selección. Ya que no hay ningun objeto espacial de los circulos que sea igual a algun objeto espacial de rectangulo.

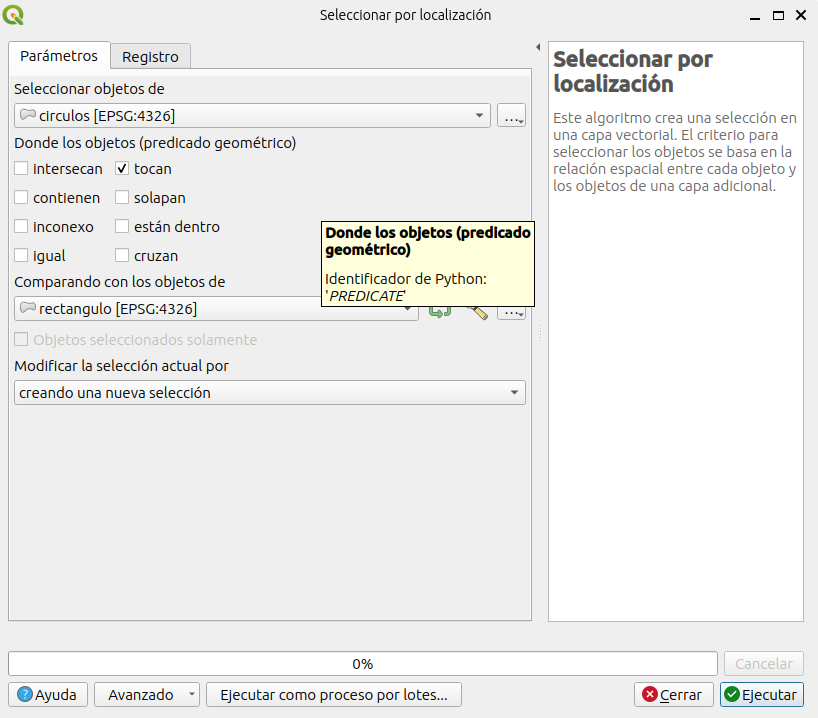

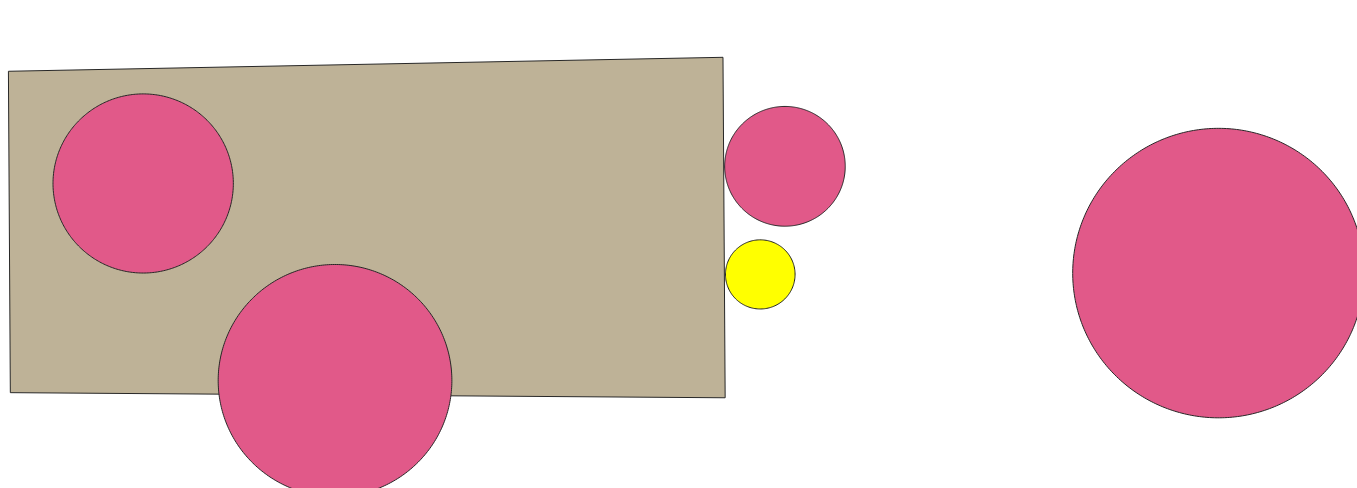

  1. Ahora vamos a aplicar la operación de selección tocan, la que permite selccionar los circulos que tocan en un punto con el rectangulo.

  1. En este caso se selccionó un sólo circulo, que corresponde al único que intersecta de forma tangente al rectangulo (en un sólo punto).

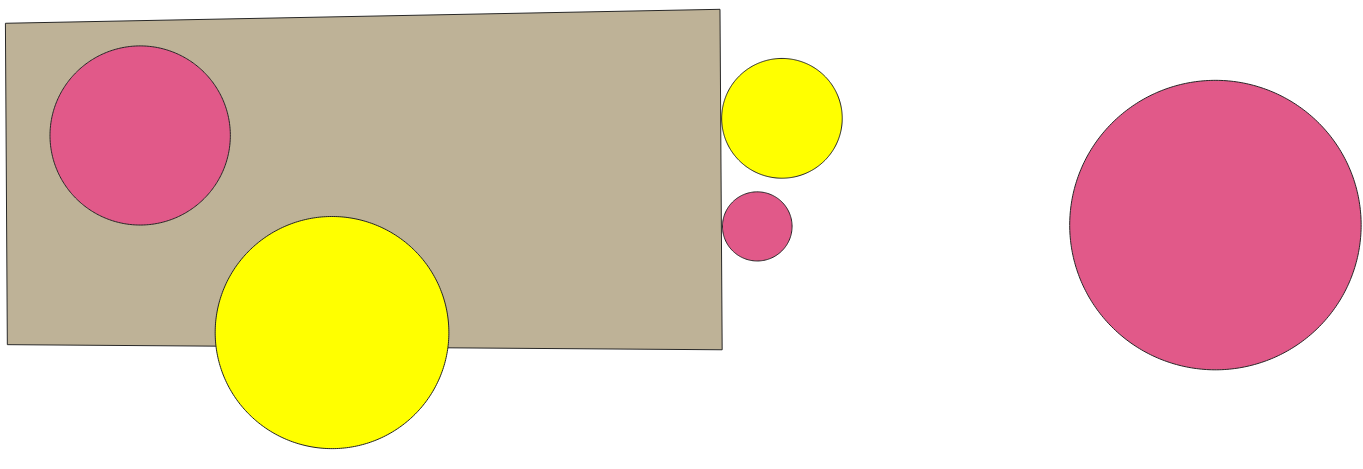

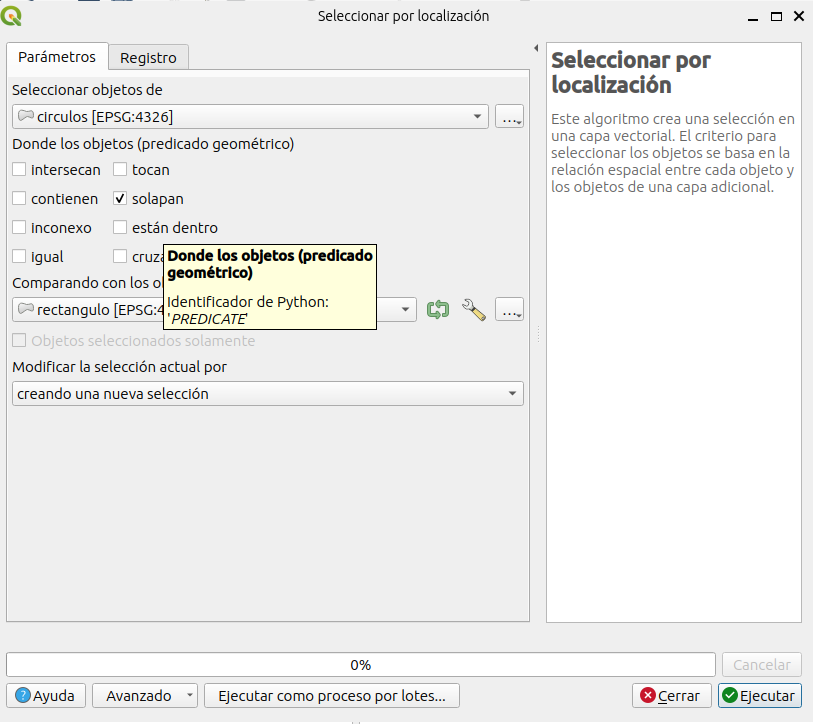

  1. Ahora vamos a aplicar la operación de selección solapan, la que permite selccionar los circulos que pasan por sobre otro sin contenerlo por completo.

  1. En este caso se seleccionar dos circulos, que corresponden a los que tienen puntos dentro del rectangulo y otros fuera.

  1. Ahora vamos a aplicar la operación de selección estan dentro, la que permite selccionar los circulos que están completamente dentro del rectangulo.

  1. Se selecciono un sólo circulo el que está completamente contenido en el rectangulo.

  1. La operación de cruzan no genera una selección en este caso, ya que se debe utilizar con geometrias de diferente tipo (ej., linea-poligono).
